第十五屆全國爆炸力學學術會議于6月28日在紹興舉行，會議匯聚來自全國爆炸力學與沖擊領域?qū)＜覍W(xué)者2000余人，聚焦“爆炸與沖擊動力學工程應用”、“材料動態力學行為與損傷斷裂”、“工程爆破與毀傷評估”、“含能材料與水中爆炸”、“結構動態響應與安全防護”等關鍵議題進行學術交流。

新拓三維深刻理解爆炸力學研究對測試設備提出的嚴苛要求——高速、高精度、高可靠性以及強大的環境適應能力。對于此，在會議期間，新拓三維重點展示了針對該領域?qū)?yīng)的高速數字圖像相關DIC測量解決方案，并向與會專家學者展示了其在爆炸力學學術領域中的經典應用案例。

高速數字圖像相關(HS-DIC)測量方案

超高速攝像機系列是爆炸力學研究中的一個亮點。其百萬幀每秒級超高幀率、納秒級曝光精度及超高分辨率，可以為研究者清晰捕捉爆炸沖擊波傳播、材料動態裂紋萌生與擴展、結構動態變形與失效等微秒甚至納秒級的瞬態過程，提供了前所未有的可視化手段，極大推動了對復雜瞬態物理現象的理解。

新拓三維XTDIC-SPARK三維高速測量系統，可實現超過100萬幀的超高速測量，跟蹤精度高達0.01px，可逐幀同步記錄外部的加載或位移數據信息，實現超高速試驗的非接觸全場動態應變測量。其測試過程不會對目標的結構特性和運動特性帶來任何干擾，測量結果可視、客觀、可信。

高速DIC技術的典型應用包括（但不限于）：碰撞測試、爆炸試驗、沖擊試驗、跌落試驗、振動分析等。接下來分享幾個高速DIC技術在高速碰撞變形測試中的應用。

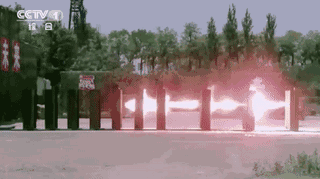

1、高速DIC用于穿甲彈高速?zèng)_擊動態變形分析

通過實驗方法揭示穿甲彈在高速?zèng)_擊過程中（如接觸目標、穿透、斷裂等階段）的動態變形行為，這對于理解彈道極限、評估彈道性能至關重要。通過高速相機配合數字圖像相關技術（DIC），可完整記錄穿甲彈在碰撞沖擊下的瞬態變形行為。

試驗挑戰：

· 高速?zèng)_擊下，散斑易脫落；

· 實驗裝置（如發射裝置、靶板位置）與高速相機、光源難以精確同步觸發

· 圖像噪聲、光照變化、鏡頭畸變等影響測量精度；

解決方案：

· 不噴涂底漆，使用特殊散斑技術制備散斑；

· 使用高速數據采集卡，并確保高速相機、光源、傳感器等精確同步。

· XTDIC-SPARK系統可全分辨率圖像尺寸標定，目標分辨率和速度下測試，采用魯棒的相關算法抑制噪聲并保證測量精度。

試驗結果：

以下是關于高速DIC穿甲彈瞬態變形分析及位移曲線：

2、高速DIC用于霍普金森桿高速?zèng)_擊下的變形監測

霍普金森桿試驗，主要用于測定材料在高應變率下的楊氏模量、泊松比、應力波傳播速度以及應力-應變關系。這是理解材料在動態載荷（如碰撞、爆炸、沖擊）下行為的基礎。對于高速載荷與瞬態響應，高速DIC的非接觸優勢正好發揮。

試驗挑戰：

· 極高的沖擊速度高速?zèng)_擊下，極短的時間窗口；

· 復雜且劇烈的變形，對DIC魯棒性和亞像素精度要求高；

· 高速?zèng)_擊下，斑點圖案需在相機視野內清晰可見且易于識別；

解決方案：

· 選用高性能高速相機，高幀率、高分辨率、寬動態范圍、出色成像能力；

· 魯棒的DIC數字圖像相關算法、應變率敏感的變形計算方法、噪聲抑制技術。

· 對試件表面進行特殊制斑，確保沖擊瞬態的紋理清晰可見；

試驗結果：

XTDIC-SPARK三維高速測量系統成功獲取了材料在高速?zèng)_擊載荷下高時空分辨率的位移場數據，揭示了板材變形的空間分布和演化過程。

3、高速DIC用于高速壓縮瞬態裂紋演化分析

在工程結構中，材料的裂紋損傷擴展是影響結構安全性和可靠性的關鍵問題。本次實驗采用高速壓縮變形測試，通過高速相機配合數字圖像相關技術（DIC），完整記錄材料在壓縮沖擊下的瞬態變形與裂紋擴展演化行為。

試驗挑戰：

· 試驗涉及高速加載，方形試樣的固定成為挑戰；

· 觀測變形成形速度

· 沖擊瞬態的裂紋演化分析

解決方案：

· 方形試件多方位螺絲固定，確保沖擊時不挪動走位；

· 選用高性能高速相機，高速數據采集卡

· 高速圖像序列和DIC位移/應變圖，分析裂紋動態過程

方形試件固定方式

試驗結果：

位移場&應變場計算云圖&裂縫寬度變化圖
