自動化、智能化3D檢測為目前制造行業發展的必然趨勢，在汽車、航空、航天、能源和國防等領域中存在種類眾多的零件，接觸式測量方法難以滿足零件的快速測量需求，而且隨著產品的迭代升級，大量個性化的復雜零件需要檢測，迫切需要通過非接觸光學測量技術完成快速重建，機械臂與面結構光3D掃描儀相結合的自動化三維測量技術，逐漸成為復雜零部件快速批量3D檢測重要方案。

新拓三維XTOM-STATION自動化檢測中心，采用工業機器人+固定式藍光三維掃描自動化3D測量解決方案，高效集成了工業機器人和藍光3D掃描技術的各自優勢，可高精度高細節還原度獲取工件表面的三維數據，通過與理論數模進行對比，分析出檢測工件特定尺寸或缺陷，從而完成生產工件的批量化、自動化檢測，為各種測量任務提供了高效、精確和自動化的解決方案。

硬件介紹

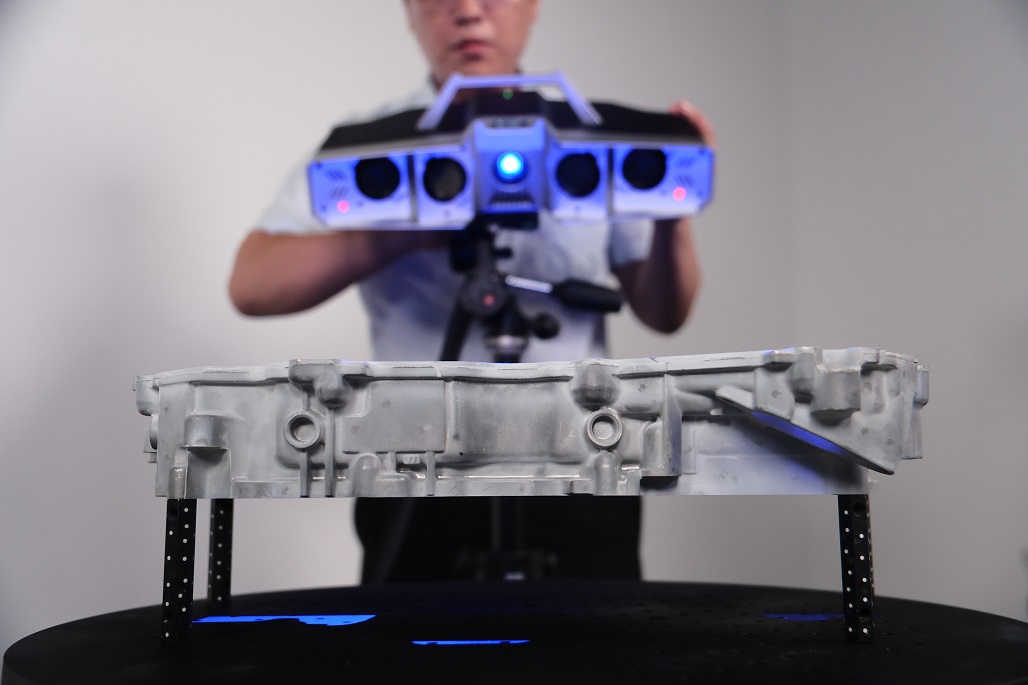

1、XTOM-12M微米級精度藍光三維掃描儀

XTOM-12M微米級精度藍光三維掃描儀，是自動化3D測量中的重要硬件組成，在精度以及細節還原度上優勢明顯，精度最高水平在6微米，搭載1230萬像素超高分辨率工業相機，點距水平可以到0.021mm。其在精度和細節還原度這兩項重要的數據質量參數上，達到了結構光三維掃描設備的行業頂尖水平。

藍光三維掃描測量技術以其高精度、全尺寸和非接觸式的優點，以及更加全面和精確的數據支撐，逐漸成為中小型工件測量的更優選擇。例如航空葉片、電子電器結構件，精密注塑，沖壓模具等對于精度要求高，且具有較多細微幾何特征的工件。

2、工裝簡介

通常工業制造中，工件具有種類多、形狀不規則等特點，可配備了多種類型的工裝來對工件進行固定。對于形狀不規則或有特殊結構的工件，支持工裝定制，確保掃描過程的穩定性和數據質量。

柔性工裝

適用于剛性較好、結構穩定小型零部件（如鈑金件），柔性工裝制成的支撐結構，可適應不同形狀的工件，同時避免因剛性固定導致的變形或損傷。

帶夾具柔性工裝

夾具可精確固定工件位置，確保掃描過程中工件姿態穩定，柔性工裝能緩沖夾具對工件的壓力，減少變形風險。此類工裝可快速定位和固定中型工件，實現高效掃描。

轉臺或旋轉工裝

對于需要多角度掃描的工件，轉臺或旋轉工裝可實現工件的自動旋轉，使藍光3D掃描儀能夠從不同角度獲取工件的完整三維數據。轉臺可根據預設路徑和角度進行精確旋轉，常用于小型注塑件、電子零部件等的全尺寸檢測。

3、工業機器人簡介

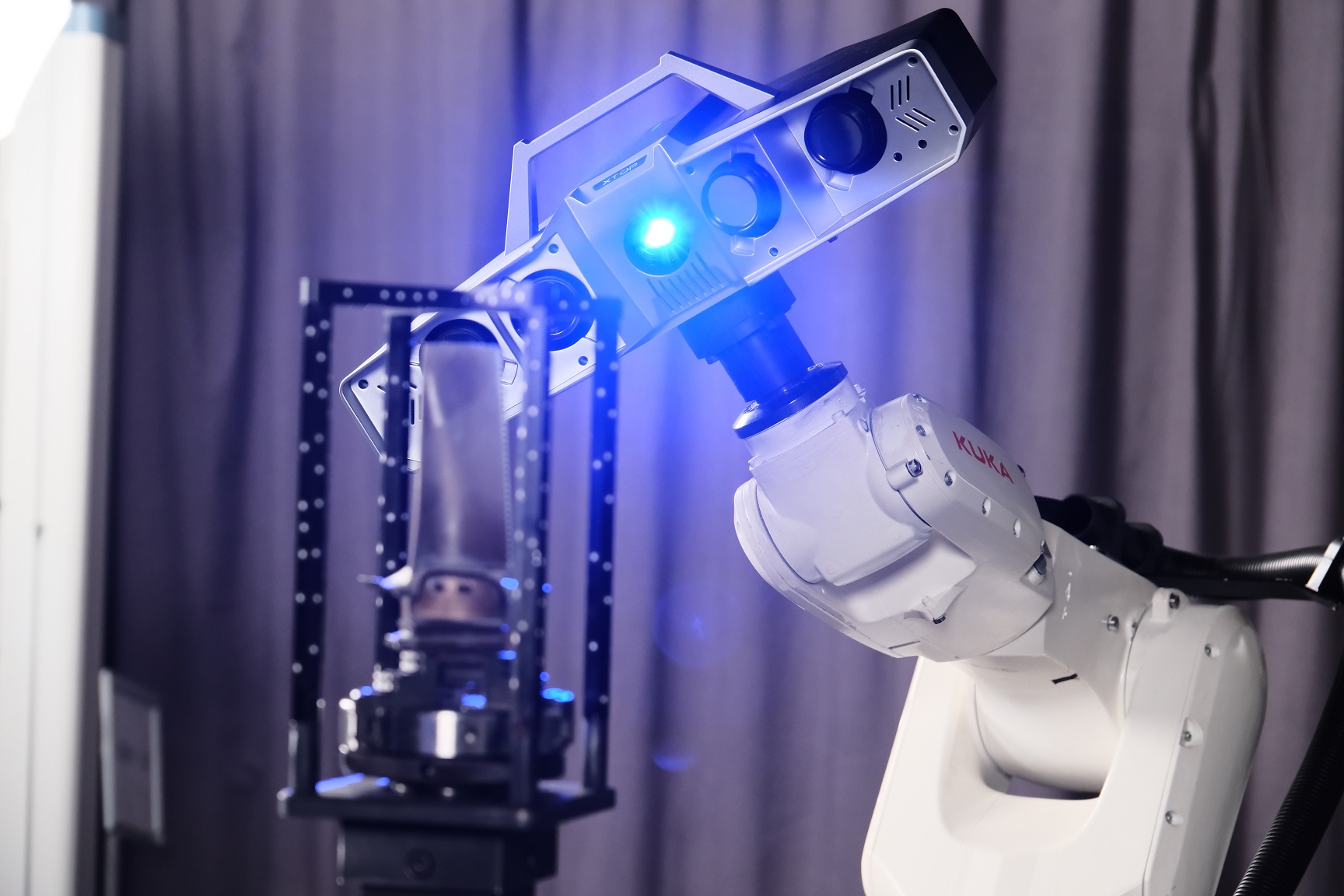

XTOM-STATION自動化檢測中心使用六軸機器人，工業機器人變位機構同機器人同步運動。

機器人和變位機構具有極高的重復定位精度，保證每一個掃描位置唯一確定，且具有高精度的重復性。據此，每一個掃描位置都可以唯一確定一個世界坐標系下的坐標，從而可以將不同方位的測量數據統一到同一個坐標系下，實現無標拼合。

軟件介紹

在軟件算法上，積累時間越久，三維掃描與點云優化算法體系越成熟，整體的3D數據質量越高，而新拓三維擁有近20年的自主研發技術積累。

三維掃描軟件

新拓三維XTOM三維掃描軟件，通過核心算法、點云質量，數據后處理等優化，帶來更流暢高效的掃描體驗，可以在測量過程中根據參考點的精準坐標自動點云拼接，無需擔心累計偏差，為極致的細節特征還原和計量級3D檢測提供基礎。

三維檢測軟件

新拓三維X-INSPECT三維檢測分析軟件，可用于將掃描得到的三維數據模型，通過不同對齊方式，與導入的CAD模型或數次掃描均值比對，并對比對結果進行綜合注釋、尺寸標注、GD＆T以及測量分析，并輸出詳細檢測報告。

自動化控制軟件

自動化控制程序主要用于機械臂/轉臺運動控制、3D掃描采集控制、數據解算等。XTOM-STATION自動化軟件集成所有功能，可在一個系統中完成自動化檢測操作，實現自動路徑規劃、自動掃描、自動檢測，全過程無需人員參與，省時省力省心。

自動化3D檢測典型案例

航空葉片自動化3D測量

航空葉片的具有型面復雜、進/排氣邊半徑尺寸微小、薄而扭曲、特征尺寸多、數量龐大、制造檢測精度要求高等技術特點。

新拓三維XTOM-STATION自動化檢測中心，可實現葉片自動三維測量，基于測量結果可對葉片的弦長、葉厚、葉緣R參數等進行自動分析，判定葉片是否合格。

汽車鈑金件批量3D測量

新拓三維XTOM-STATION自動化檢測中心，可一鍵自動化掃描和檢測， 獲取汽車車門鈑金件的圓孔、槽孔、邊界的清晰3D數據，結合三維檢測軟件，分析孔位尺寸檢測、邊界檢測、整體偏差檢測，圓孔采用灰度特征值算法擬合、檢測精度更高。

鑄件自動化3D測量

鑄造行業涉及到大量的模具和鑄件生產，隨著鍛造行業對零件精度要求的不斷提升，制造商正致力于生產滿足嚴苛的公差標準的工件。產業升級催生了對于快速、精準且全面的零件檢測技術的迫切需求。

XTOM-STATION自動化檢測中心，以機器人代替??，可針對產品進?掃描路徑規劃，自動完成全?動三維掃描和檢測?作， ??提升測量效率，減少??和管理成本。

面向復雜零部件的批量檢測需求，從以往的抽檢變成全檢，其檢測量有了幾何式的增長，因此需要更快速、高效、穩定、自動化程度高的檢測方法，以實現不同類型工件的自動化和數字化測量。新拓三維XTOM-STATION自動化檢測中心，通過藍光三維掃描+柔性工裝的方式代替部分檢具，通過工業機器人進行自動化3D掃描，高效分析檢測工件特定尺寸或缺陷，從而完成生產工件的批量化、自動化檢測，在成本控制和生產效率方面具有很強優勢。
